01 背景

應用資產關系梳理及拓撲測繪在安全運營工作體系的戰略層面和戰術層面都起著重要的支撐作用。然而隨著企業業務需求的不斷增長，各企業建設的應用系統數量也隨之增長，一個業務系統所涉及的應用數量可能高達幾百甚至上千個，這些應用系統之間的依賴交互越多，應用系統的關系就越復雜，整個業務系統的邏輯也更為復雜。

對于安全能力成熟度非常高的企業，通常會有一套有效的資產安全生命周期管理辦法。但目前大部分企業由于管理人員變更和資產維護不到位，在資產方面或多或少存在一定的死角。

在業務系統出現異常或被惡意攻擊時，企業IT管理員都需要一個準確且盡可能完整的業務系統拓撲，從而快速定位故障點并及時處理已發生的安全事件。通過分析全流量數據信息，即可滿足這一需求。

本文將從實際安全運營項目中總結出的經驗出發，講述應用資產關系梳理及拓撲測繪的具體思路及步驟，幫助大家在實際工作中靈活運用。

02 前提條件

在部署應用系統的各網絡區域內提前部署流量采集分析系統，通過收集核心、匯聚甚至接入交換機收發的網絡流量數據，并對其進行分析，從而計算出一張準確且完整的業務系統拓撲。數據采集方式有以下3種：

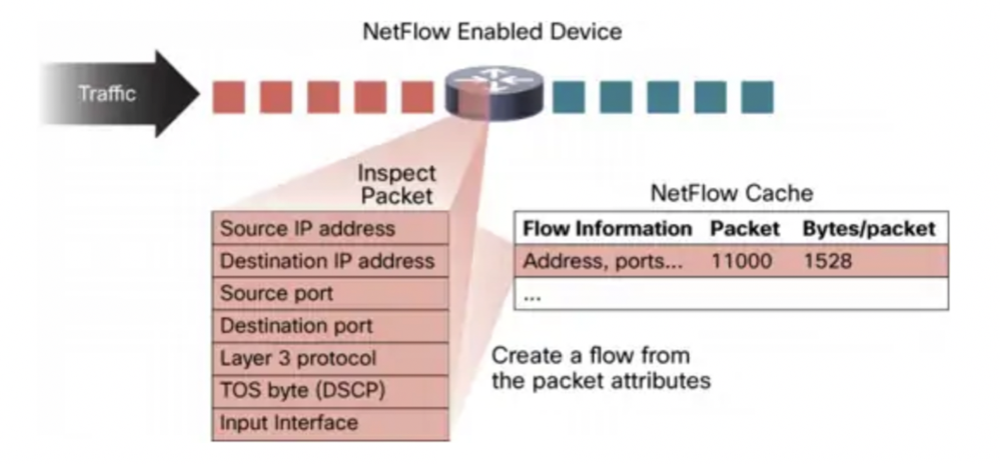

1、NetFlow：網絡設備開啟Netflow功能，并將Netflow信息導出至Netflow收集器，建議Elastic Stack。

2、Zeek&suricata：通過采集網絡設備的鏡像流量，解析網絡流量中的關鍵信息，并將這些關鍵信息以JSON的格式存在文本文件中。

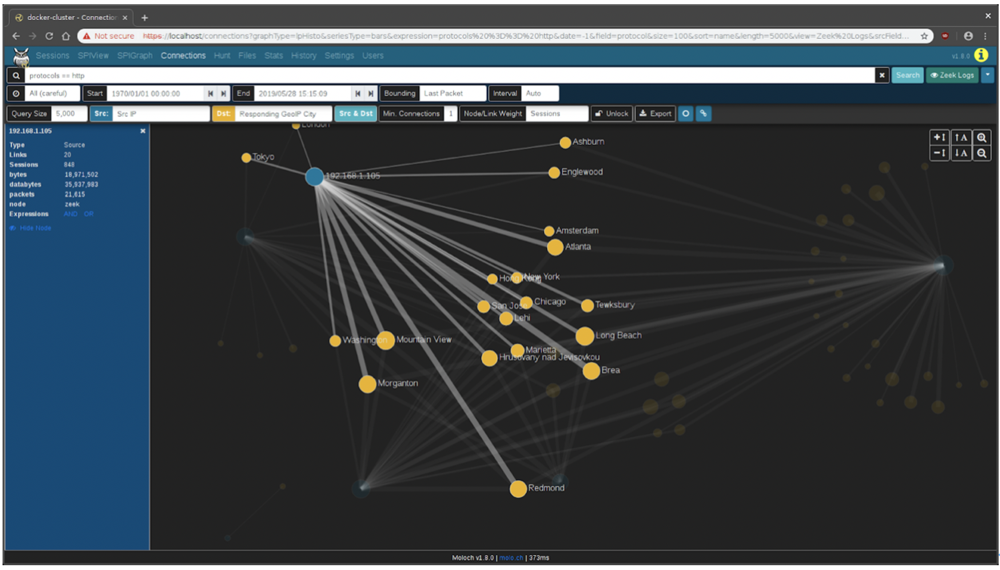

3、Arkime：通過采集網絡設備的鏡像流量，解析網絡流量中的關系信息，并將這些關鍵信息直接寫入Elasticsearch數據庫中。

03 應用交互關系梳理建議

1、訪問源梳理：根據給定IP地址，查詢訪問該IP的所有源IP地址，并過濾掉互聯網地址，獲得該應用節點的受眾對象。

2、訪問目的梳理：根據給定IP地址，查詢該IP訪問的所有目的IP地址，并過濾掉互聯網地址，獲得該應用節點的服務對象。

3、Zeek/Suricata/Arkime的數據來源為網絡鏡像流量，如果系統沒有收到TCP的SYN包時，會導致源目IP地址對調，可以通過限制目的端口數值，確保查詢結果的精確性。

4、在存在大量多層級調用關系的業務系統時，建議先通過應用關系梳理工具將每一層級的調用關系梳理完畢，再通過人工調研判斷的方式固定好業務拓撲，在后續調用該業務拓撲時，應用關系梳理工具自動查詢每一個節點上的交互，即可了解業務拓撲的準確變化。

5、如果存在與固定公網地址通信的應用，通過查詢條件包含相關通信地址即可。

04 實際效果

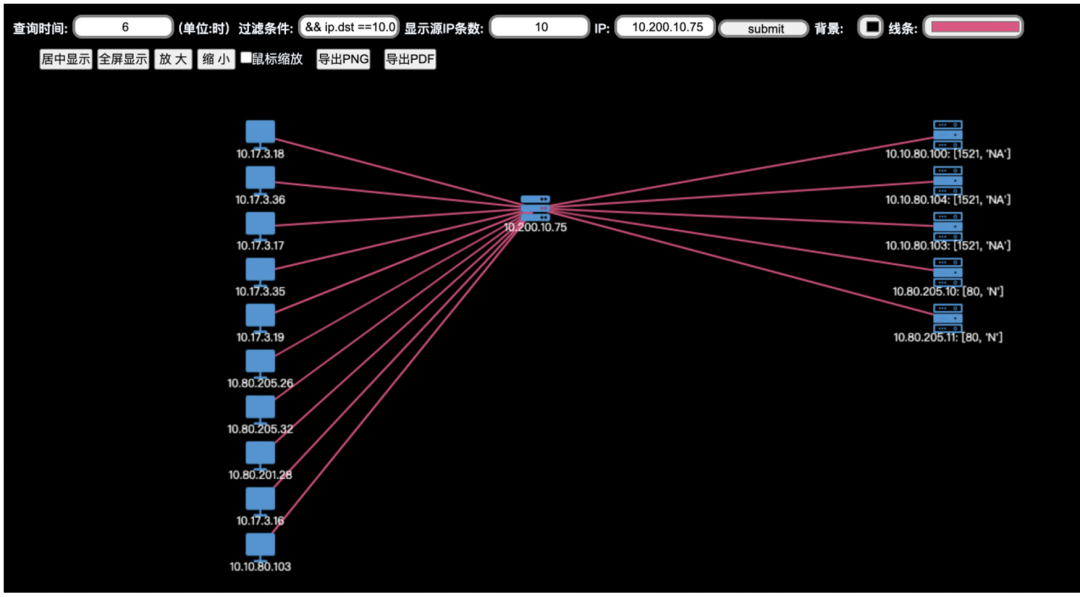

以分析Arkime系統的數據為基礎，調用Arkime的API接口，將需要展示業務系統拓撲的特定業務IP地址、查詢的時間范圍以及為保證數據結果的精確性設計的數據過濾語句作為數據分析條件提交至Arkime系統，業務系統分析程序?qū)⒎祷氐臄?shù)據結果進行格式化，即可將業務系統拓撲展示至畫布中。

05 總結

當應用系統運行異常，或出現滲透攻擊時，一份準確、真實的應用拓撲圖，往往能讓安全團隊的工作效率得到極大的提升。用戶數據中心運行著幾百上千套應用系統，此時如果通過人工維護拓撲信息，則需要投入極大的人力成本，并且極可能出現維護信息不準確的情況。但通過流量以及遙測數據基于真實業務調用訪問數據，結合用戶的資產管理系統數據，可自動生成各應用系統真實、準確的應用拓撲圖。還有一些優勢例如當應用出現變更，如新增應用節點或訪問關系發生變化時，系統可自動更新拓撲，并為應用端到端追蹤分析攻擊者滲透后的內網橫向及縱向移動行為，為后續的應急響應工作提供真實準確的數據支撐。

資產關系拓撲是整個資產運營模塊的重要組成部分，可以快速地、全面地、準確地展示資產關系，有效的做好資產梳理是企業資產安全建設的基石。
